激光展會樣品——全自動中板螺柱激光焊接系統

廣東佛山工博會激光展會樣品之全自動中板螺柱激光焊接系統

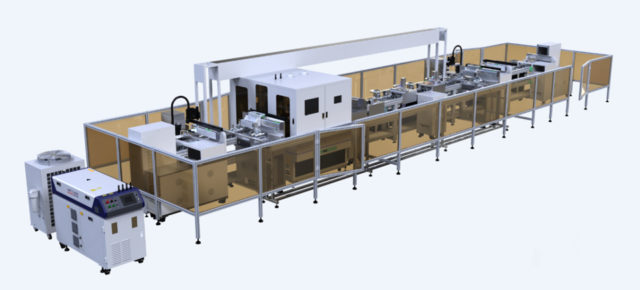

系統介紹

該焊接系統為全自動化焊接流水線，通過十一個工站的作業，將螺柱和彈片焊接在中板上。螺柱采用振動盤直接上料，彈片上料采用四軸機械手與CCD輔助，配合料盤自動上料。產品上料放置在夾具之上，夾具由上模和下模組成，上下模合模之后進行焊接，分模之后在線體上分別進行回轉。焊接采用雙工位、雙振鏡頭進行焊接，可同時焊接兩個夾具上的工件，并且每個夾具上的工件可同時焊接兩個面。該焊接系統自動化程度高，僅需一位技術員放置Tray盤。

系統特點

系統具有極高的自動化程度，整個系統僅需一人定期更換滿料Tray盤

螺柱A和螺柱B采用振動盤全自動供螺柱

中板上下料采用四軸機械手，CCD輔助上料，速度快、精度高

Tray盤回流通過升降機構流轉，預留設備維護空間

采用雙工位雙振鏡焊接，可以焊接四個面；夾具翻轉采用DD馬達變位機進行翻轉

不良檢測采用機械式探針檢測，效果穩定

系統組成

線體由夾具運輸線體、螺柱上料工位、彈片上料工位、中板上料工位、合模工位、檢測工位、焊接工位、開模工位、成品下料工位、夾具下模回流線體以及夾具上模回流線體等組成。

以上就是全自動中板螺柱激光焊接系統的特點系統介紹，歡迎大家來激光展會現場參觀！
